FAQ: Τι πρέπει να λάβω υπόψη όταν χρησιμοποιώ το Extra Cables & Splitters με συσκευές MIMO

Είχαμε μια παρόμοια ερώτηση σχετικά με τη σύνδεση ενός δρομολογητή 2 x 2. HUAWEI B828-263 σε εξωτερικές κεραίες. ερώτηση εδώ παρακάτω.

Ο πελάτης που το ζήτησε έχει έναν δρομολογητή HUAWEI B818-263 που είναι δρομολογητής 4×4 MIMO με 2 εξωτερικές υποδοχές κεραίας. Ανησυχεί ότι η σύνδεση μιας κεραίας MIMO 2×2 στο δρομολογητή θα δώσει χειρότερη απόδοση από τη μη σύνδεση καμίας κεραίας.



Απάντηση:

Ο δρομολογητής B818-263 (και πολλοί άλλοι) δυστυχώς έχει μόνο εξωτερικές θύρες MIMO 2×2. Δεν είναι προφανές πώς θα ανταποκριθεί ο δρομολογητής στις εξωτερικές κεραίες (ίσως έχουν πληροφορίες στο εγχειρίδιο χρήσης), αλλά είναι πιθανό κατά τη σύνδεση των δύο εξωτερικών θυρών το 4×4 MIMO να υποβαθμιστεί σε 2×2 MIMO, αλλά είναι επίσης πιθανό να συνεχίσουν να χρησιμοποιούν 4×4 MIMO με δύο εσωτερικές κεραίες και δύο εξωτερικές κεραίες.

Η σύνδεση μιας εξωτερικής κεραίας επιτρέπει πολύ καλύτερη λήψη σήματος και πιο σχετικό. καλύτερη αναλογία σήματος μεταφοράς προς θόρυβο (SNR), βελτιώνοντας έτσι τη συνολική εμπειρία, ακόμη και αν χρησιμοποιείτε μόνο 2×2 MIMO. Η βελτίωση της εμπειρίας στο διαδίκτυο από την ύπαρξη καλής εξωτερικής κεραίας σε αυτόν τον τύπο δρομολογητή συνήθως υπερτερεί του οφέλους του 4×4 MIMO. Οι μέγιστες αποδόσεις μπορεί να είναι καλύτερες με 4×4 MIMO έναντι 2×2 MIMO, αλλά η συνολική σταθερότητα της σύνδεσης και η συνολική εμπειρία θα πρέπει να είναι πολύ καλύτερες με την υλοποίηση μιας εξωτερικής κεραίας, π.χ. XPOL-2-5G κεραία. Είστε ευπρόσδεκτοι να ρίξετε μια ματιά στο διαδικτυακό σεμινάριό μας με τίτλο: «Λήψη σταθερής ασύρματης πρόσβασης (FWA) από bit σε Byte», το οποίο έχει μια ενότητα που καλύπτει τα οφέλη εξωτερικής κεραίας.

Εάν ο δρομολογητής υποστηρίζει 4×4 MIMO με δύο εσωτερικές κεραίες δρομολογητή και δύο εξωτερικές κεραίες, τότε η χρήση μιας εξωτερικής κεραίας θα είναι ακόμη πιο ωφέλιμη.

Διευρυμένη απάντηση:

Η πρώτη ερώτηση που πρέπει να κάνει κάποιος όταν σκέφτεται να συνδέσει 4 x 4 MIMO είναι τι θέλει να πετύχει; Η σύνδεση 4 x 4 θεωρείται συνήθως ότι δημιουργεί είτε πλήρη 4 x 4 (κυρίως LTE-Advanced και 5G) με μετάδοση/λήψη συγκέντρωσης 4 x Carrier ή εναλλακτικά λήψη διαφορετικών διαστημάτων.

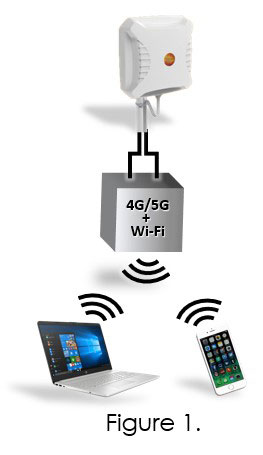

Κανονικά, σύμφωνα με την πρώτη ερώτηση παραπάνω, οι δύο εξωτερικές θύρες στο δρομολογητή συνδέονται σύμφωνα με το διάγραμμα στα αριστερά. Αυτό είναι γνωστό ως «διασταυρούμενη πόλωση» και θα βελτιώσει ουσιαστικά την αναλογία σήματος προς θόρυβο σε δύο συγκεντρωτικές ροές δεδομένων που λαμβάνονται από τον δρομολογητή, βελτιώνοντας έτσι τα RSRP, RSRQ και SINR.

Η σύνδεση στα δεξιά θα παρέχει «διαφοροποίηση χώρου», η οποία λειτουργεί καλά όταν βρεθεί κανείς σε μια πυκνοκατοικημένη περιοχή όπου το σήμα επηρεάζεται από εξασθένιση πολλαπλών διαδρομών που αποτελείται από ανάκλαση (ομαλές επιφάνειες), σκέδαση (τραχείες επιφάνειες), περίθλαση (άκρες κτίρια κ.λπ.) και διάθλαση (ατμοσφαιρικά στρώματα).

Αυτοί οι παράγοντες μπορούν να μετριαστούν τοποθετώντας τις κεραίες «χωρικά διαφορετικές» για να αντισταθμιστούν οι διακυμάνσεις στην «άφιξη» του σήματος, ενώ ταυτόχρονα αξιοποιείται η πολυδιάστατη φύση των εκπεμπόμενων/λαμβανόμενων σημάτων MIMO.

ΟΜΩΣ – υπάρχουν δύο «αλλά» που πρέπει να λάβετε υπόψη και είναι ΜΕΓΑΛΑ αλλά:

1. CabΑπώλειες:

Η XPOL-2-5G μπορεί να προσφερθεί με HDF-5 10m ή 195m cable ή με υποδοχές τύπου N. Για cabμήκη μεγαλύτερα από 10 μέτρα, καθώς και περιπτώσεις όπου οι αποστάσεις κεραίας/πύργου λήψης αποτελούν πρόκληση, θα πρέπει να ληφθούν υπόψη οι υποδοχές τύπου Ν και η χρήση χαμηλών απωλειών cabόπως το LMR-400? συγκρίνετε τα αποτελέσματα της χρήσης 15μ cabτρέξιμο στο δρομολογητή και η επίδραση στο καθαρό κέρδος.

Ο παρακάτω πίνακας επιτρέπει 1μ cabμεταξύ της κεραίας και του διαχωριστή. Ο υπολογισμός αποκλείει πιθανές απώλειες συνδετήρων, επομένως είναι επιτακτική ανάγκη να χρησιμοποιούνται συνδετήρες καλής ποιότητας και καλές διαδικασίες εγκατάστασης κατά την «κατασκευή» του cabλες.





2. Διαχωριστές RF:

Θα πρέπει να σημειωθεί ότι δεν συνιστούμε κανονικά παθητικούς διαχωριστές RF. Αυτές οι συσκευές θα πρέπει να χρησιμοποιούνται μόνο ως «έσχατη λύση» και στη συνέχεια μόνο σε ειδικές περιπτώσεις που περιγράφονται παρακάτω.

Οι διαχωριστές RF «χάνουν» θύρα σε θύρα 3dB του σήματος RF. Επομένως, αυτός ο τύπος ρύθμισης θα βελτιώσει τη διεκπεραίωση δεδομένων μόνο όταν το λαμβανόμενο σήμα είναι ισχυρό (πρέπει να ξεπεράσει ένα «έλλειμμα» 3dB στον διαχωριστή) και μπορεί να ωφελήσει την απόδοση μόνο εάν η λήψη είναι μειωμένη κυρίως λόγω εξασθένησης πολλαπλών διαδρομών (όπως αναφέρθηκε παραπάνω, υποδεικνύεται από κυρίως πυκνοκατοικημένες περιοχές με πολλαπλές ανάκλαση/διαθλάσεις) και το σήμα ραδιοσυχνοτήτων από μία κεραία με διασταυρούμενη πόλωση παρουσιάζει κακή απόδοση.

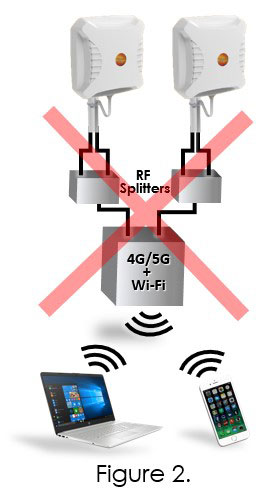

Ωστόσο, η μεγαλύτερη πρόκληση με τους διαχωριστές RF είναι τα ανεπιθύμητα προϊόντα ενδοδιαμόρφωσης. Για το MIMO, τα δύο σήματα στη θύρα 1 και στη θύρα 2 του δρομολογητή είναι σκόπιμα αποσυσχετισμένα για να ελαχιστοποιηθεί η ακτινοβολία των προϊόντων ενδοδιαμόρφωσης από το ένα δίπολο στο άλλο.

Επομένως, η σωστή σύνδεση, εάν το μεγαλύτερο πρόβλημα ήταν το Multipath Fading και όχι η ισχύς σήματος, και κάποιος θα ήθελε να δημιουργήσει Space Diversity μόνο σε δύο θύρες δρομολογητή, τότε εξετάστε τη σύνδεση σύμφωνα με το σχήμα 3, αυτό το σχήμα δείχνει τις φυσικές συνδέσεις εάν συνδεθεί οι διαχωριστές όπως οι συνδέσεις που φαίνονται στο σχήμα 3.

Και πάλι, πραγματικά αξίζει τον κόπο μόνο εάν το σήμα είναι αρκετά ισχυρό για να ξεπεράσει τις απώλειες splitter και οι κύριες απώλειες σήματος οφείλονται στο ξεθώριασμα πολλαπλών διαδρομών που αναφέρθηκε παραπάνω

Συμπέρασμα:

Κατευθυντικές κεραίες όπως η XPOL-2-5G χρησιμοποιούνται συνήθως όπου ένας μεμονωμένος σταθμός βάσης/πύργος είναι η κύρια πηγή για μια σύνδεση σταθερής ασύρματης πρόσβασης (FWA). Η τοπογραφία, δηλαδή τα κτίρια, η βλάστηση, οι λόφοι κ.λπ. είναι συνήθως προβληματικές προκαλώντας το ξεθώριασμα πολλαπλών διαδρομών που αναφέρθηκε παραπάνω.

Επομένως, η διαμόρφωση/εγκατάσταση σύμφωνα με τα Σχήματα 3. και 4. Θα πρέπει να εξετάζεται προσεκτικά σε περιοχές με μεγάλη πυκνότητα πληθυσμού όπου υπάρχει πολύ ισχυρό σήμα αλλά η εξασθένιση πολλαπλών διαδρομών είναι προβληματική. η κεραία πρέπει να απέχει τουλάχιστον 60 cm μεταξύ τους.

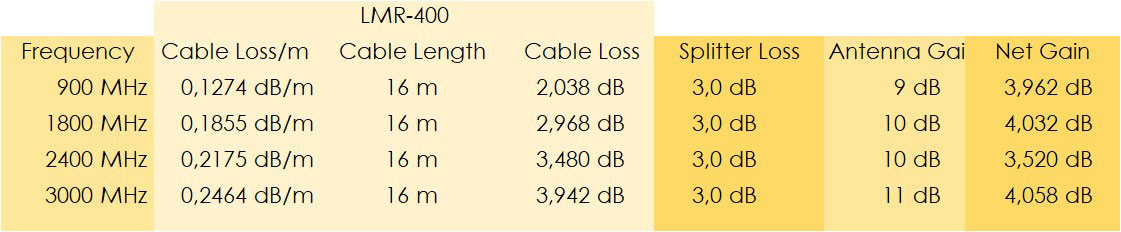

Ο παρακάτω πίνακας υπογραμμίζει το δίλημμα απώλειας Splitter. όπως μπορείτε να δείτε το καθαρό κέρδος CabΟι απώλειες σε συνδυασμό με την απώλεια Splitter είναι σημαντικές.



Λάβετε υπόψη ότι η POYNTING θα κυκλοφορήσει τον δικό μας, υψηλής ποιότητας, υπερευρυγώνιο διαχωριστή (400 – 7200 MHz) στο εγγύς μέλλον. Μπορείτε να βρείτε περισσότερες πληροφορίες κάνοντας αναζήτηση για SPLT-16 στον ιστότοπό μας από τον Μάρτιο του 2021.
