HELI-31

De MiniHELI Bijlage
Circulair gepolariseerde, directionele mijn-/tunnelantenne; LTE/5G/Wi-Fi
1700 - 7200 MHz, 9.5dBic
POYNTING-antennes zorgen voor betrouwbare connectiviteit voor metrotreinen en ondergrondse mijnbouwactiviteiten, en zorgen voor naadloze communicatie in tunnels en uitdagende omgevingen.
POYNTING-antennes bieden betrouwbare connectiviteit voor IoT-ondersteunde dagbouw en ondersteunen naadloze communicatie voor onbemande vrachtwagens en autonome voertuigen in ruige omgevingen.
POYNTING-antennes zorgen voor een betrouwbare connectiviteit in drukke metrotreinen en zorgen voor naadloze communicatie en internettoegang in ondergrondse tunnels en drukke stedelijke omgevingen.
POYNTING-antennes zorgen voor een betrouwbare connectiviteit voor vrachtwagens in ondergrondse mijnbouw, waardoor naadloze communicatie en gegevensoverdracht in tunnelomgevingen mogelijk is.
POYNTING-antennes leveren robuuste connectiviteit voor drukke metrotreinen en zorgen voor naadloze communicatie en internettoegang in ondergrondse en tunnelomgevingen.
POYNTING-antennes zorgen voor betrouwbare IoT-connectiviteit voor ondergrondse mijnbouwactiviteiten en garanderen naadloze communicatie, automatisering en gegevensoverdracht in uitdagende omgevingen.
1710 7200-MHzBekijk hieronder de details
9.5dBic±13km/8mi dekking*
richting
2.4-2.5 GHz 5.0-6.0 GHz
IP65Stofdicht en waterbestendig
-40 ° C tot + 70 ° C

Belangrijkste kenmerken

  • Ultrabreedband circulair gepolariseerd
  • Wi-Fi 6 (802.11ax) en LTE/4G/5G
  • Circulair gepolariseerd HELI antenne zorgt voor verbeterde signaalvoortplanting en verbindingsstabiliteit binnen een tunnel.
  • Linksom circulair (LHC) en rechtsom circulair (RHC) gepolariseerd.
  • Unidirectioneel – straalt in één richting in een tunnel.
  • Robuust, beschermd tegen water- en stofindringing (IP 65)
  • Ideaal voor M2M- en IoT-implementaties in de mijnbouw en tunnels
Ondersteunde connectiviteitstechnologieën




Datasheet-opties
POYNTING Antenne Oplossing Zoeker
A-HELI-0031-V2-01

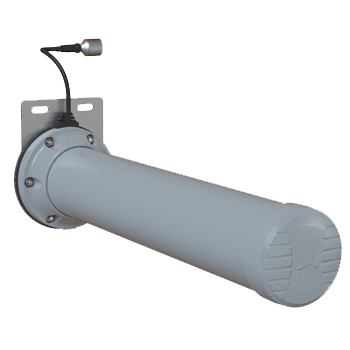

A-HELI-0031-V2-01, circulair gepolariseerde, directionele mijn-/tunnelantenne; LTE/5G/Wi-Fi, Mijntunnel Uitgelichte afbeelding

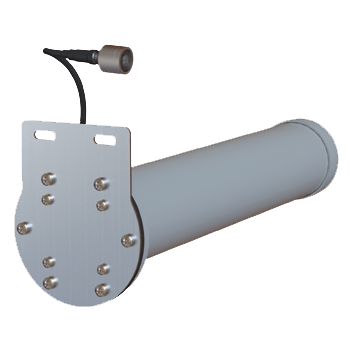

A-HELI-0031-V2-01, circulair gepolariseerde, directionele mijn-/tunnelantenne; LTE/5G/Wi-Fi, mijntunnel achteraanzicht
A-HELI-0031-V2-01, circulair gepolariseerde, directionele mijn-/tunnelantenne; LTE/5G/Wi-Fi, vooraanzicht van de mijntunnel

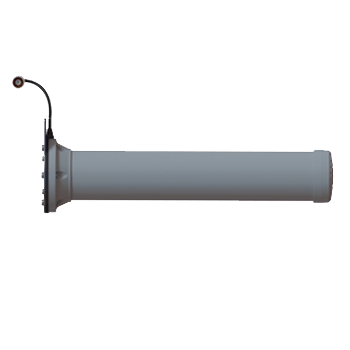

A-HELI-0031-V2-01, circulair gepolariseerde, directionele mijn-/tunnelantenne; LTE/5G/Wi-Fi, zijaanzicht van de mijntunnel
Unidirectionele ultrabreedbandantenne voor IoT- en mijnbouwtunnels

De HELI-31 is onderdeel van Poynting's Mini-HELI serie, ontworpen om betrouwbare ultra-breedbandconnectiviteit te bieden in mijntunnels waar IoT en M2M-communicatie essentieel zijn. Ondanks zijn compacte formaat in vergelijking met grotere modellen, is de HELI-31 levert medium tot hoge gain-prestaties, waardoor het ideaal is voor dekking in stopes en door tunnelomgevingen. Deze unidirectionele antenne straalt signalen uit in één richting, wat zorgt voor optimale tunnelbrede connectiviteit voor telemetrie, mijnautomatisering en industriële IoT-implementaties.

Ultra-breedband frequentiedekking: Werkt van 1710 MHz tot 7200 MHz en ondersteunt een breed scala aan toepassingen.
Geoptimaliseerd voor tunnelcommunicatie: Zorgt voor betrouwbare connectiviteit voor mijnbouw-, industriële en IoT-omgevingen.
Unidirectioneel ontwerp: Biedt gerichte signaaldekking in één richting, waardoor het ideaal is voor gecontroleerde netwerkuitbreiding.
Voortplanting via niet-zichtlijn (NLOS): Wi-Fi- en IoT-signalen kunnen zich voortplanten in bochten van tunnels en obstakels zoals mijnbouwapparatuur en treinen omzeilen.
Verbeterde RF-betrouwbaarheid: Vermindert signaalverslechtering veroorzaakt door metalen oppervlakken, machines en krommingen in tunnels.
Compacte en duurzame constructie: Ontworpen voor zware omstandigheden onder de grond, voor langdurige betrouwbaarheid in mijnbouwomgevingen.

De HELI-31 is een ideale oplossing voor mijnbouwtunnels en levert betrouwbare, unidirectionele ultrabreedbandconnectiviteit ter ondersteuning van industriële automatisering, IoT en M2M-toepassingen in veeleisende ondergrondse omgevingen.

Ideale toepassingen

  • Vezels aanvullen/cabnetwerken door draadloze “hotspots” te bieden aan gebieden om de mobiliteit te verbeteren of netwerken uit te breiden naar ontoegankelijke gebieden zoals mijnen en tunnels
  • Ondergrondse telemetrie
  • Aanleg van complete ondergrondse datanetwerken in de tunnel en internet-/LTE- en wifi-connectiviteit.
  • Naadloze verbinding met personeel via mobiele telefoons, slimme apparaten en tablets.

Technische specificaties voor HELI-31

Specificaties

Industrie (toepassing)

Technologie

,

Cellulair frequentiebereik

Frequentieband

, , , , , , ,

5G-banden

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

LTE/4G-banden

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Wi-Fi-standaard

, , , ,

Product configuratie

Krijgen

Directionality

Montage Type

Connectoren

MIMO

polarisatie

Mileu

Mobiele poorten

Accessoires

Productopties/varianten voor HELI-31

SKU Connector Type COAX Cable Type / Lengte Kleur
A-HELI-0031-V2-01-L N-type (m) RG-58 / 0.6m Grijs
A-HELI-0031-V2-01-R N-type (m) RG-58 / 0.6m Grijs

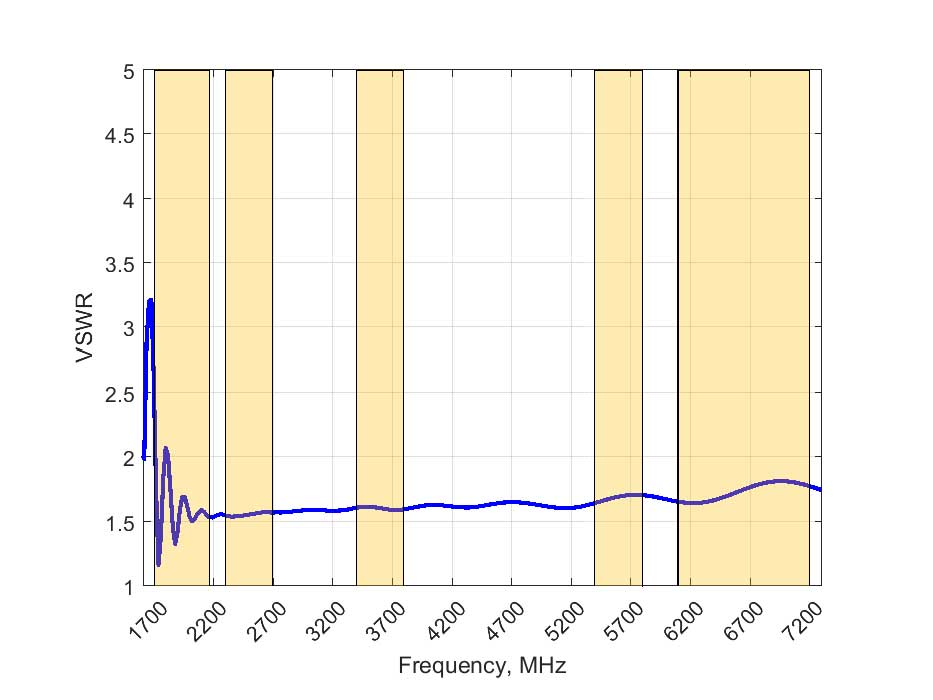

VSWR en winst

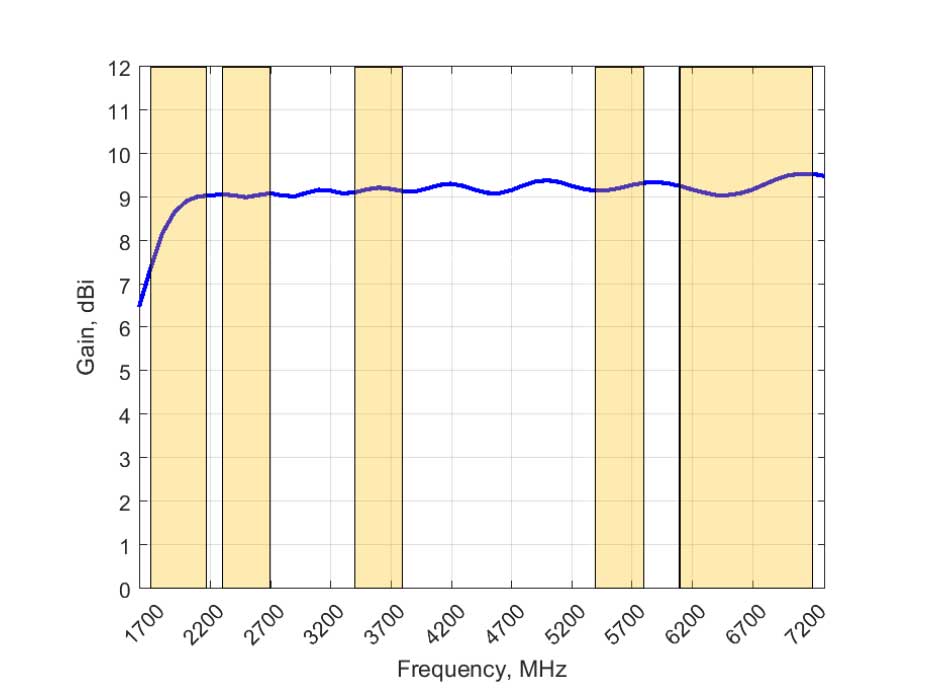

Winst (exclusief Cabhet verlies)

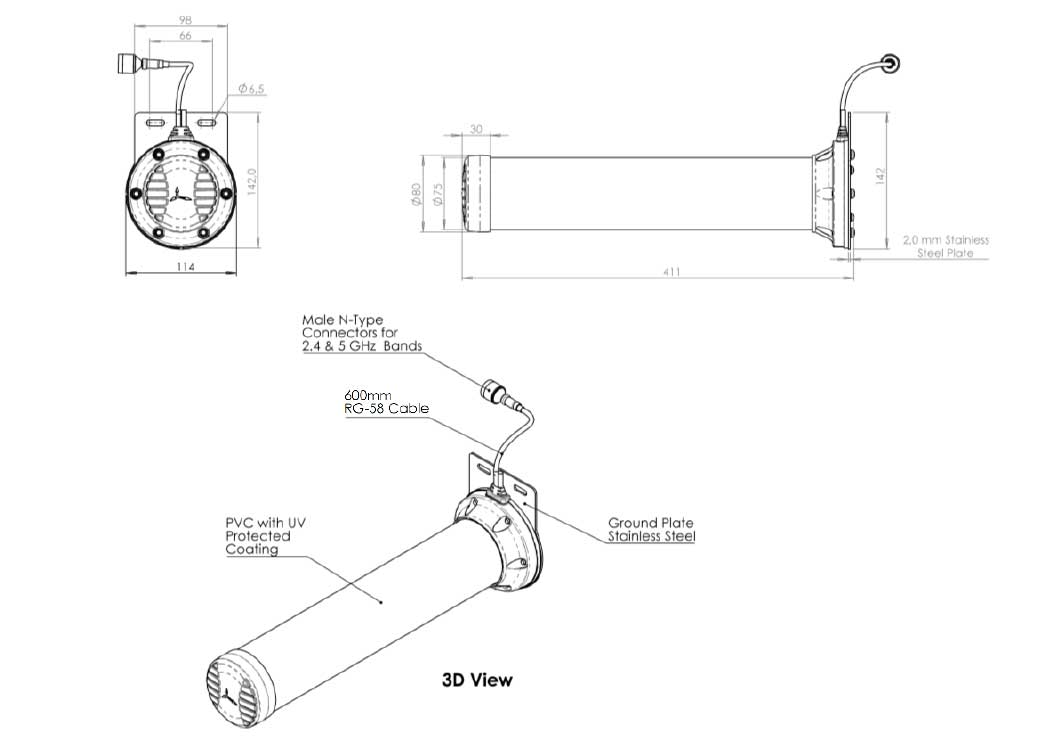

Technische tekening

Veelgestelde vragen en artikelen

Downloadbare bestanden

HELI-31 Productcertificaten

A-HELI-0031-V2-01-L Conformiteitsverklaring A-HELI-0031-V2-01-R Conformiteitsverklaring

Afbeeldingen met hoge resolutie

A-HELI-0031-V2-01 Mijntunnel-functieafbeelding A-HELI-0031-V2-01 Mijntunnel achteraanzicht A-HELI-0031-V2-01 Vooraanzicht van mijntunnel A-HELI-0031-V2-01 Zijaanzicht van de mijntunnel Download website-afbeeldingen (lage resolutie)

Algemene informatie (niet productspecifiek)

Bekijk onze downloadpagina voor afbeeldingen in hoge resolutie en meerBekijk alle POYNTING-certificeringen en -verklaringen

Verzenden Details

SKU A-HELI-0031-V2-01-L EAN: 6009710920411 HS Code: 8529.10.69 (EU)
8517.71.0000 (VS)
8529.10.90 (SA en wereldwijd)		 Verpakt gewicht: 1.6 kg
3.55lbs		 Verpakte afmetingen: 450 x 165 x 140 mm
17.72 6.5 x x 5.51 inch		 Hoofddoos AANTAL: 20 Hoofddoosgewicht: 32 kg
70.55lbs		 Afmetingen hoofddoos: 1250 x 730 x 360 mm
49.21 28.74 x x 14.17 inch		 Land van herkomst: RSA
SKU A-HELI-0031-V2-01-R EAN: 6009710921623 HS Code: 8529.10.69 (EU)
8517.71.0000 (VS)
8529.10.90 (SA en wereldwijd)		 Verpakt gewicht: 1.6 kg
3.55lbs		 Verpakte afmetingen: 450 x 165 x 140 mm
17.72 6.5 x x 5.51 inch		 Hoofddoos AANTAL: 20 Hoofddoosgewicht: 32 kg
70.55lbs		 Afmetingen hoofddoos: 1250 x 730 x 360 mm
49.21 28.74 x x 14.17 inch		 Land van herkomst: RSA
SKU A-HELI-0031-V2-01-LA-HELI-0031-V2-01-R
EAN 60097109204116009710921623
GS-code 8529.10.69 (EU)
8517.71.0000 (VS)
8529.10.90 (SA en wereldwijd)		8529.10.69 (EU)
8517.71.0000 (VS)
8529.10.90 (SA en wereldwijd)
Verpakt gewicht 1.6 kg
3.55lbs		1.6 kg
3.55lbs
Verpakte afmetingen 450 x 165 x 140 mm
17.72 6.5 x x 5.51 inch		450 x 165 x 140 mm
17.72 6.5 x x 5.51 inch
Hoofddoos AANTAL 2020
Hoofdboxgewicht 32 kg
70.55lbs		32 kg
70.55lbs
Afmetingen hoofddoos 1250 x 730 x 360 mm
49.21 28.74 x x 14.17 inch		1250 x 730 x 360 mm
49.21 28.74 x x 14.17 inch
Land van herkomst RSARSA
