RIPPLE-16

kurz Cabihnen.
Kein Verlust.
Das Ripple-Gehäuse
X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennen-Array
617 - 7200MHz, 9.5dBi; Cellular 4x(4x4 MIMO) + Wi-Fi 4x4 (MIMO) + 2 x GPS/Glonass
POYNTING-Antennen bieten zuverlässige Konnektivität für große Passagierfähren und gewährleisten nahtlose Kommunikation und Internetzugang für den See- und Küstenbetrieb. Die Bilder dienen ausschließlich der visuellen Darstellung. Diese Bilder dürfen ohne vorherige Genehmigung nicht heruntergeladen, kopiert oder in irgendeiner Form verwendet werden.
POYNTING-Antennen bieten zuverlässige Konnektivität für große Fähren, die Passagiere und Fahrzeuge transportieren, und gewährleisten so nahtlose Kommunikation und Internetzugang für den See- und Küstenbetrieb. Die Bilder dienen ausschließlich der visuellen Darstellung. Diese Bilder dürfen ohne vorherige Genehmigung nicht heruntergeladen, kopiert oder in irgendeiner Form verwendet werden.
POYNTING-Antennen gewährleisten eine zuverlässige Konnektivität für große Rettungsboote und ermöglichen so eine nahtlose Kommunikation und einen Internetzugang für Einsätze auf See und an der Küste. Die Bilder dienen ausschließlich der visuellen Darstellung. Diese Bilder dürfen ohne vorherige Genehmigung nicht heruntergeladen, kopiert oder in irgendeiner Form verwendet werden.
POYNTING-Antennen sorgen für nahtlose Konnektivität auf XL-Kreuzfahrtschiffen und gewährleisten zuverlässigen Internetzugang und Kommunikation für den See- und Küstenbetrieb. Die Bilder dienen ausschließlich der visuellen Darstellung. Diese Bilder dürfen ohne vorherige Genehmigung nicht heruntergeladen, kopiert oder in irgendeiner Form verwendet werden.
POYNTING-Antennen gewährleisten eine zuverlässige Konnektivität für XL-Frachtschiffe und ermöglichen nahtlose Kommunikation und Internetzugang für den See- und Küstenbetrieb. Die Bilder dienen ausschließlich der visuellen Darstellung. Diese Bilder dürfen ohne vorherige Genehmigung nicht heruntergeladen, kopiert oder in irgendeiner Form verwendet werden.
POYNTING-Antennen bieten zuverlässige Konnektivität für XL-Containerschiffe und gewährleisten nahtlose Kommunikation und Internetzugang für den See- und Küstenbetrieb. Die Bilder dienen ausschließlich der visuellen Darstellung. Diese Bilder dürfen ohne vorherige Genehmigung nicht heruntergeladen, kopiert oder in irgendeiner Form verwendet werden.
617-7200 MHzDetails siehe unten
9.5dBi±34km/21mi Reichweite*
Omnidirektional
16 × 16 MIMO
IP65Staubdicht und wasserdicht
-40 ° C bis + 80 ° C

Hauptfunktionen

Keine langen Feeder. Maximale Leistung.

Router im Gehäuse für kurze HF cabweniger, stärkeres Signal und schnellere Datenübertragung.
  • Eine Komplettlösung, die Hochleistungsantennen mit Ihrem Router in einem einzigen, robusten Außengehäuse integriert und so die Installation vereinfacht
  • Minimale HF cabweniger Verluste, da keine langwierigen RF- cables zum Anschluss an Ihren Router, wodurch die Gesamtleistung der Antenne verbessert wird
  • Hochleistungsfähige, omnidirektionale Marine- und Küstenantenne
  • Bis zu 16 x 16 MIMO-Fähigkeit für verbesserte Leistung
  • Deckt das moderne 5G/LTE-Band von 617 bis 7200 MHz ab
  • Innovatives Kühlkörperdesign für verbesserte Temperaturregulierung
  • UV- und salzwassergeschützt für Meeres- und Küstenanwendungen
  • Wetter- und staubbeständiges IP65-Gehäuse
  • fdsfdsfdsa
Unterstützte Konnektivitätstechnologien


Datenblattoptionen
POYNTING Antennenlösungsfinder
Holen Sie sich Angebot
A-RIPL-0016-V1-01

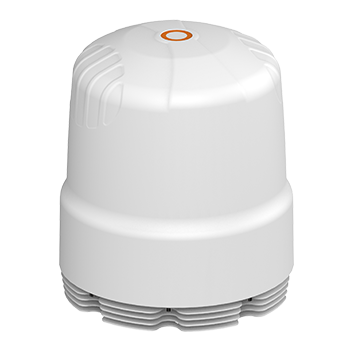

A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G Ausgewähltes Bild

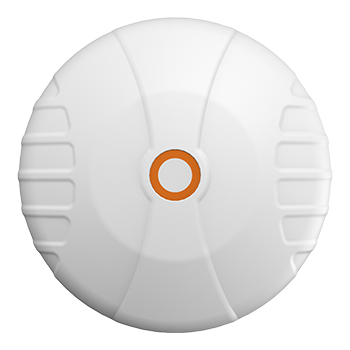

A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G Draufsicht

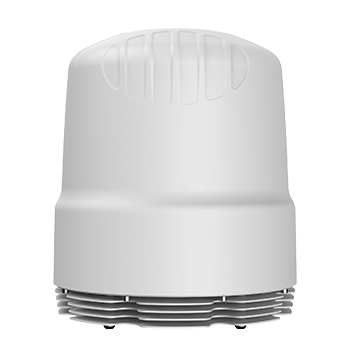

A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G Seitenansicht

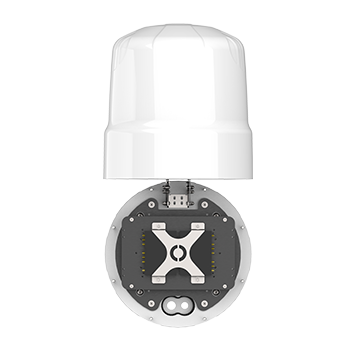

A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G – Explosionsansicht von oben

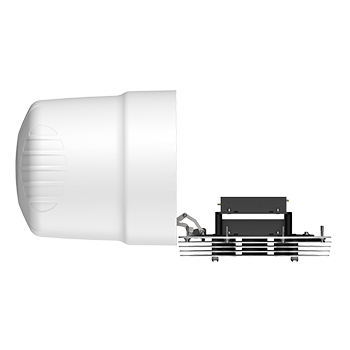

A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G – Explosionsansicht von der Seite
A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G - BRKT-073

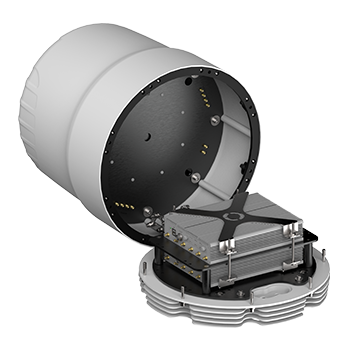

A-RIPL-0016-V2-01, X-polarisiertes, omnidirektionales 5G/LTE, 16x16 Multi-MIMO-Antennenarray,RIPPLE 16x16 MIMO 5G - BRKT-072
Leistungsstarkes Marine-Antennengehäuse für LTE und 5G

POYNTING Antennas stellt die Ripple-Serie vor, eine brandneue Marine-Antennengehäuse-Serie, die die bestehende WaveHunter-Serie erweitert. Das Ripple-Gehäuse verwandelt traditionelle Netzwerkkonfigurationen in leistungsstarkes Customer Premises Equipment (CPE), indem es verschiedene LTE/5G-Router aufnimmt und so zuverlässige Konnektivität in Meeres- und Küstenumgebungen gewährleistet.

Vielseitige Router-Integration: Unterstützt Router bis zu 300 x 250 x 110 mm³, direkt auf der Basis montiert.
Hochleistungsfähige Rundstrahlantennen-Arrays:

  • RIPL-16: Verfügt über 16 kreuzpolarisierte Rundstrahlantennen (8 vertikal und 8 horizontal polarisiert) für verbesserte Leistung.
  • RIPL-8: Enthält 8 kreuzpolarisierte Rundstrahlantennen (4 vertikal und 4 horizontal polarisiert) und bietet so eine kompakte und dennoch leistungsstarke Lösung.

Breitband-Frequenzabdeckung: Arbeitet von 617 bis 7200 MHz mit einer Spitzenverstärkung von 9.5 dBi und ist daher ideal für gebündelte und aggregierte LTE- und 5G-Bereitstellungen mit mehreren Routern.
Wetterfestes Design in Marinequalität: Entwickelt, um den rauen Bedingungen auf See und an der Küste standzuhalten, mit der Schutzklasse IP65 für überragende Haltbarkeit.

Die Ripple-Serie wurde speziell für **Marine- und Küstenanwendungen** entwickelt und gewährleistet selbst in den anspruchsvollsten Umgebungen eine robuste, unterbrechungsfreie LTE- und 5G-Konnektivität.

Drucken Freundlich, PDF & Email

Ideale Anwendungen

  • Marineanwendungen: Superyachten, Handelsschiffe, Kreuzfahrtschiffe, Fähren, Privatyachten und Schleppschiffe
  • Raue Umgebungen wie Hafengebäude und Bojen
  • Verbesserter LTE/4G- und 5G-Empfang
  • Erhöhen Sie die Zuverlässigkeit der Systemübertragung

Technische Daten für RIPPLE-16

Zusätzliche Informationen

Branche (Anwendung)

schaffen

, ,

Mobilfunk-Frequenzbereich

Frequenzband

, , , , , , , , , , , , , ,

5G-Bänder

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

LTE/4G-Bänder

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Wi-Fi-Standard

, , , ,

Produkt Konfiguration

Verstärkung

Direktionalität

Montage

Steckverbinder

MIMO

Polarisation

Environmental

LTE-Ports

Wi-Fi-Anschlüsse

GNSS/GPS-Ports

Produktoptionen/Varianten für RIPPLE-16

SKU Anschlusstyp COAX Cable Typ / Länge Farbe
A-RIPL-0016-V1-01 SMA (m) RG-316 / 0.35 m Weiß

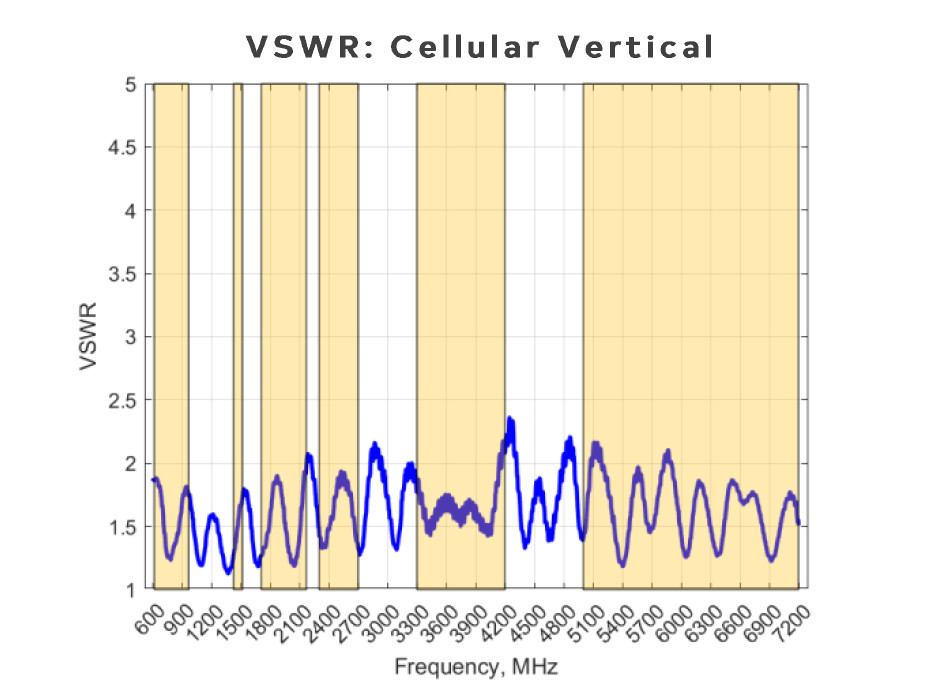

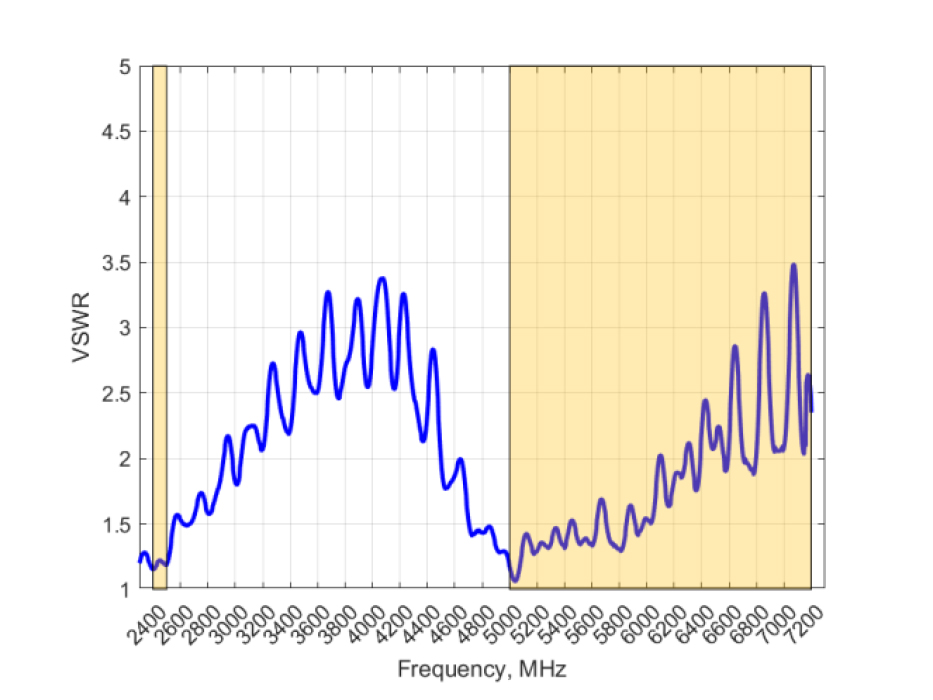

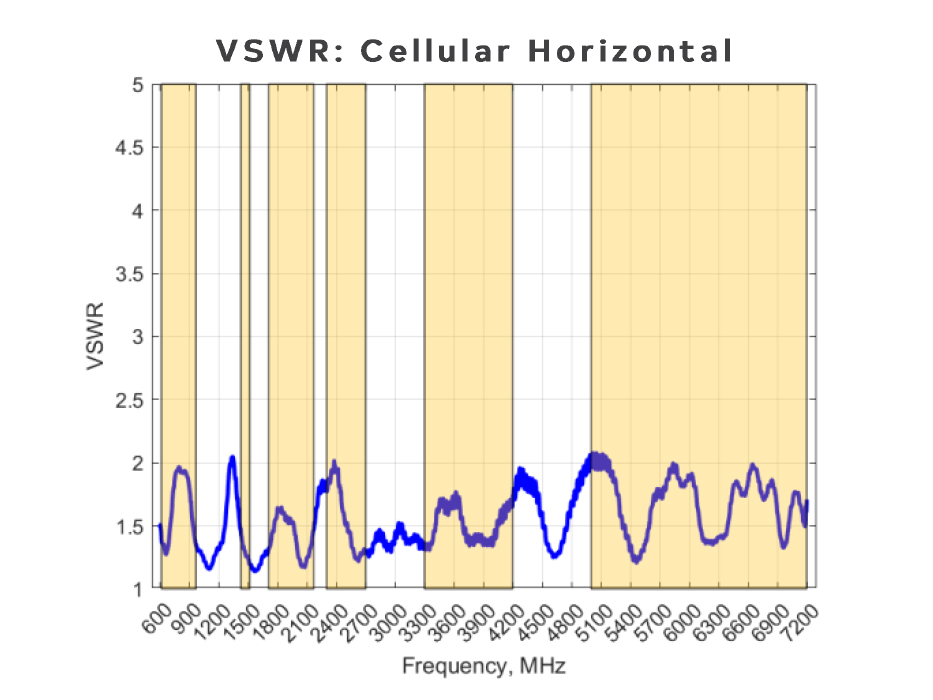

VSWR und Verstärkung

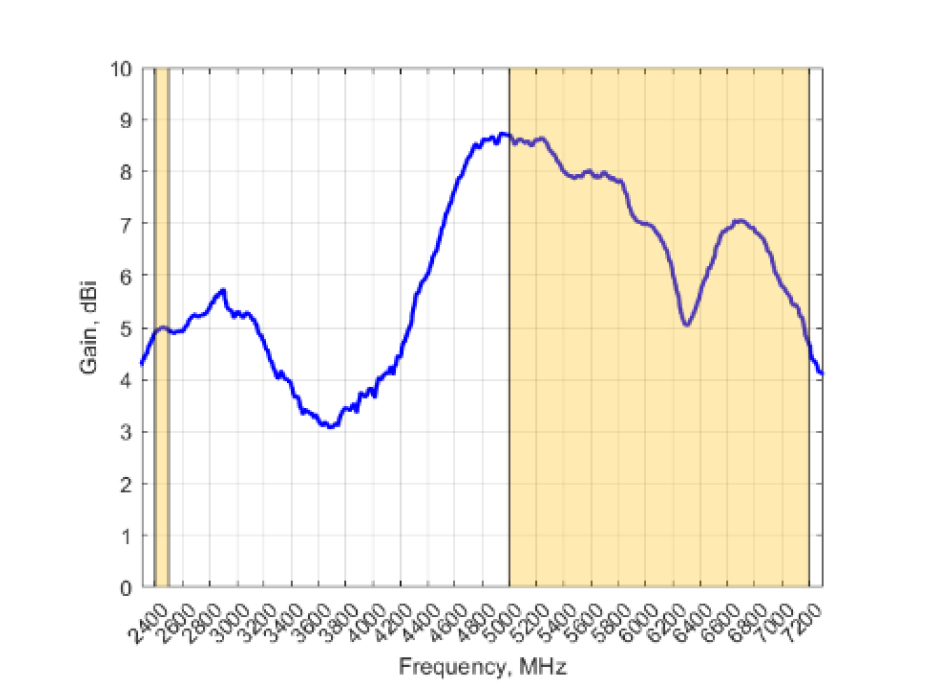

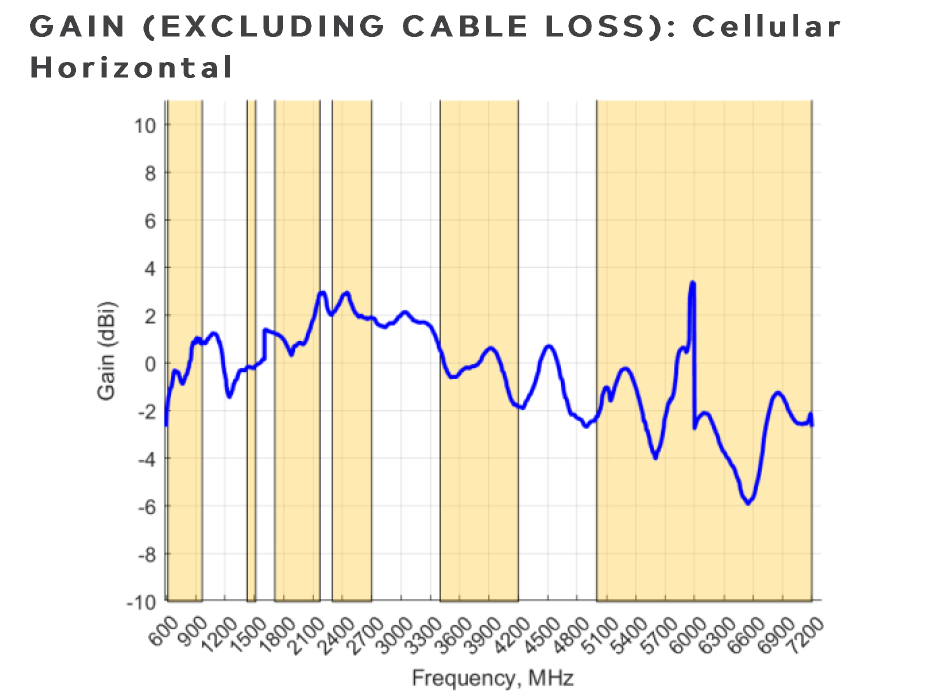

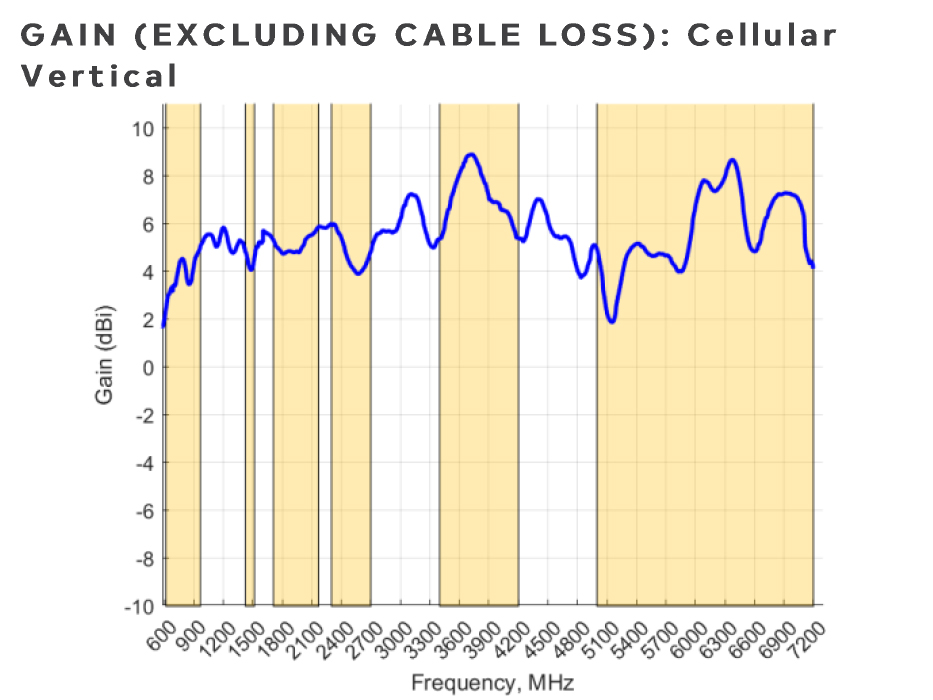

Gewinn (ohne Cabder Verlust)

Gewinn (ohne Cabder Verlust)

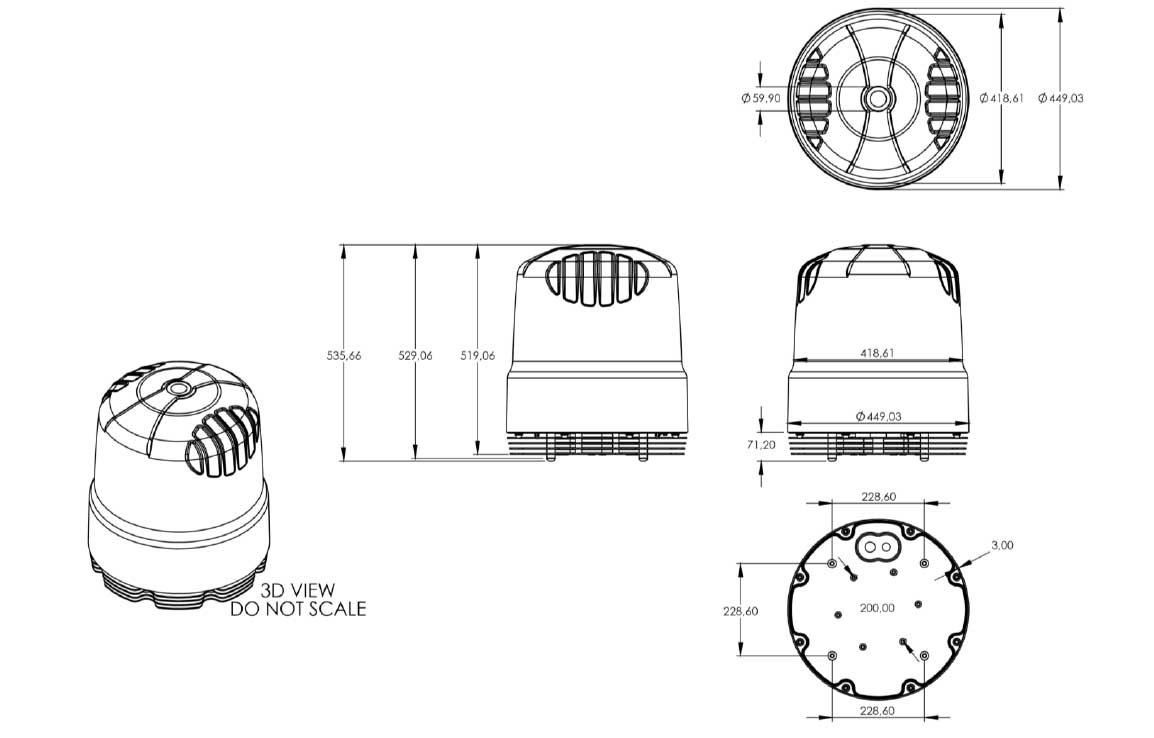

Technische Zeichnung

FAQs und Artikel

Zur Zeit sind keine Artikel verfügbar.

Herunterladbare Dateien

RIPPLE-16 Produktzertifikate

A-RIPL-0016-V1-01 Konformitätserklärung

Hochauflösende Bilder

A-RIPL – Feature-Bild A-RIPL – Draufsicht A-RIPL – Seitenansicht A-RIPL – Explosionszeichnung A-RIPL – Explosionszeichnung von der Seite A-RIPL – Explosionszeichnung von oben Website-Bilder herunterladen (niedrige Auflösung)

Allgemeine Informationen (nicht produktspezifisch)

Auf unserer Download-Seite finden Sie hochauflösende Bilder und mehrAlle POYNTING-Zertifizierungen und -Erklärungen anzeigen

Details zum Versand

SKU A-RIPL-0016-V1-01 EAN 6009710927199 HS-Code: 8529.10.69 (EU)
8517.71.0000 (USA)
8529.10.90 (SA & Global)		 Verpacktes Gewicht: 25.0 kg
55.1lbs		 Verpackte Abmessungen: 530 x 530 x 630 mm
20.9 x 20.9 x 24.8 inch		 Master-Box-MENGE: 1 Gewicht der Master-Box: 25.0 kg
55.1lbs		 Abmessungen der Master-Box: 496 x 410 x 410 mm
19.5 x 16.1 x 16.1 inch		 Herkunftsland: RSA
SKU A-RIPL-0016-V1-01
EAN 6009710927199
Hs Code 8529.10.69 (EU)
8517.71.0000 (USA)
8529.10.90 (SA & Global)
Verpacktes Gewicht 25.0 kg
55.1lbs
Verpackte Abmessungen 530 x 530 x 630 mm
20.9 x 20.9 x 24.8 inch
Master-Box-MENGE 1
Gewicht der Master-Box 25.0 kg
55.1lbs
Abmessungen der Master-Box 496 x 410 x 410 mm
19.5 x 16.1 x 16.1 inch
Ursprungsland RSA
