PANL-401

El recinto del PANEL
Antena 5G de panel de banda ancha omnidireccional 1 en 5
410 – 6000 MHz, 7.8 dBi; 4 x Cellular & 1 x GNSS
Las antenas POYNTING brindan conectividad confiable para el personal de respuesta a emergencias, lo que permite una comunicación fluida y un soporte crítico de IoT en aplicaciones de transporte urbano y movilidad.
Las antenas POYNTING garantizan una conectividad confiable para los autobuses urbanos, lo que favorece una comunicación fluida y el acceso a Internet para aplicaciones de transporte y movilidad.
Las antenas POYNTING brindan conectividad confiable para espacios de oficinas abiertos pequeños y grandes en entornos comerciales urbanos, lo que garantiza una comunicación y un acceso a los datos sin inconvenientes.
Las antenas POYNTING garantizan una conectividad confiable para máquinas de tarjetas comerciales, IoT, lo que permite transacciones seguras y sin problemas en entornos minoristas y comerciales.
Las antenas POYNTING brindan conectividad confiable para vehículos recreativos y autocaravanas, lo que garantiza un acceso a Internet perfecto para familias que viajan y acampan en aplicaciones de transporte y movilidad.
Las antenas POYNTING garantizan una conectividad confiable para trenes subterráneos con mucho tráfico, brindando comunicación fluida y acceso a Internet en túneles subterráneos y entornos urbanos con mucho tráfico.
410-6000 MHzVer detalles a continuación
7.8 dBiCobertura de ±45 km/28 mi*
Omnidireccional
4 × 4 MIMO
IP65
-40 ° C a + 80 ° C
E1*10R06/03*10533*00

Características

  • Antena 5G multifuncional de alto rendimiento 1 en 5
  • 4 antenas celulares y 1 antena GNNS de banda dual
  • Antenas celulares de banda ultra ancha que operan desde 410 a 6000 MHz
  • Polarización cruzada con antenas celulares lineales verticales y horizontales para un mejor rendimiento
  • Antena de panel omnidireccional con diseño de perfil bajo
  • Opciones de montaje flexibles y no invasivas
  • Gabinete resistente a la intemperie, al polvo y al vandalismo (IP65)
Tecnologías de conectividad compatibles

Opciones de la hoja de datos
Buscador de soluciones para antenas POYNTING
A-PANL-0401-V1-01

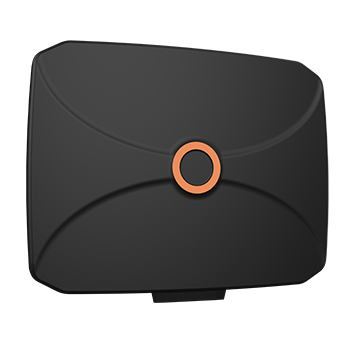

A-PANL-0401-V1-01,5, Antena 1G de panel de banda ancha omnidireccional 5 en XNUMX, imagen destacada

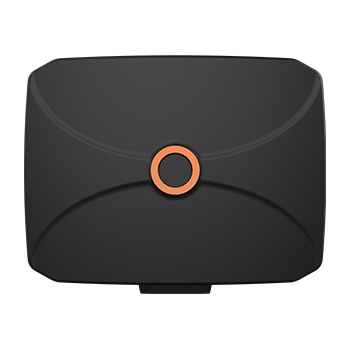

A-PANL-0401-V1-01,4, Diplexor Wi-Fi de banda dual 2 a XNUMX, vista frontal

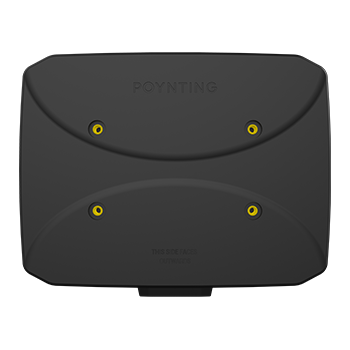

A-PANL-0401-V1-01,5, Antena 1G de panel de banda ancha omnidireccional 5 en XNUMX, vista posterior

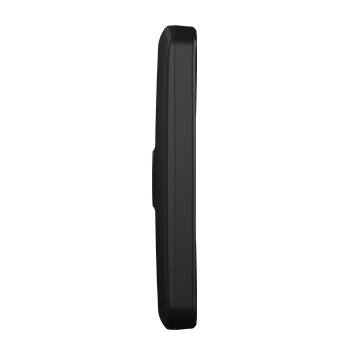

A-PANL-0401-V1-01,5, Antena 1G de panel de banda ancha omnidireccional 5 en XNUMX, vista lateral

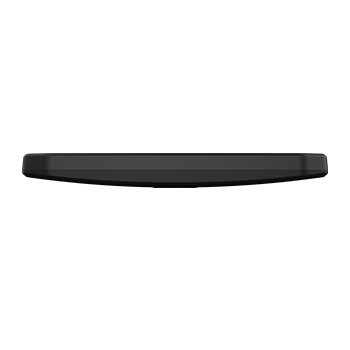

A-PANL-0401-V1-01,5, Antena 1G de panel de banda ancha omnidireccional 5 en XNUMX, vista superior

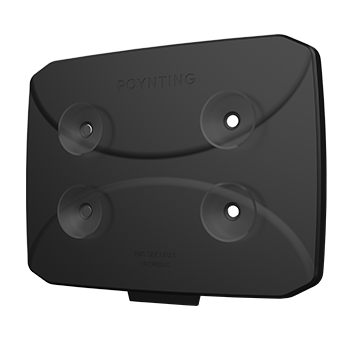

A-PANL-0401-V1-01,5, Antena 1G de panel de banda ancha omnidireccional 5 en XNUMX, Opción de montaje: ventosas

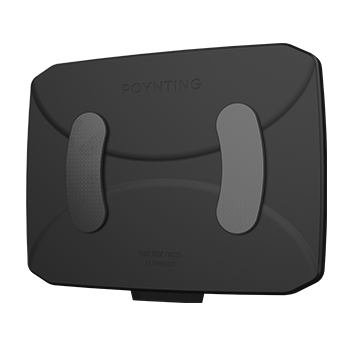

A-PANL-0401-V1-01,5, Antena 1G de panel de banda ancha omnidireccional 5 en XNUMX, Opción de montaje: Velcro
Antena de panel multifuncional avanzada 5 en 1
La PANL-401 es una antena de panel multifuncional de última generación diseñada para revolucionar la conectividad. Esta versátil configuración de antena ofrece una solución 5 en 1, con 4 antenas celulares y 1 antena GNSS activa de banda dual, lo que proporciona un rendimiento y una versatilidad excepcionales para mejorar la recepción de señales celulares y GPS en vehículos o instalaciones fijas. Cobertura de frecuencia de banda ultra ancha: Admite frecuencias de 410 a 6000 MHz, lo que garantiza la compatibilidad con múltiples operadores celulares y tecnologías. Compatibilidad con 5G preparada para el futuro: Diseñado para una integración perfecta con las próximas aplicaciones 6G de 5 GHz. Rendimiento GNSS confiable: Incluye una antena GNSS activa de doble banda para una navegación precisa y un seguimiento de ubicación preciso en entornos difíciles. Patrón de radiación optimizado: Ofrece un equilibrio ideal entre omnidireccionalidad, diversidad de patrones y cobertura de elevación, lo que lo hace perfecto para el mercado del transporte. Diseño compacto y de perfil bajo: Se integra perfectamente en vehículos o instalaciones fijas, abordando consideraciones tanto estéticas como prácticas. Instalación conveniente: Cuenta con un innovador diseño de montaje en ventana, que permite una fácil fijación mediante ventosas o soportes adhesivos tanto para vehículos como para edificios. Con capacidades GNSS excepcionales y rendimiento celular de banda ancha, el PANL-401 sirve como puerta de acceso a una conectividad incomparable en diversas aplicaciones inalámbricas.

Aplicaciones ideales

  • Mejora la conectividad de vehículos, trenes y barcos, garantizando una comunicación sólida y un seguimiento GNSS preciso.
  • Ideal para mejorar la conectividad celular en áreas urbanas y rurales compatibles con redes 4G/LTE y 5G
  • Permite una comunicación fluida para la infraestructura de ciudades inteligentes
  • Mejora la conectividad para el monitoreo y control remoto de infraestructura energética, como petróleo y gas.

Especificaciones técnicas del PANL-401

Información Adicional

Industria (Aplicación)

,

Tecnología

,

Rango de frecuencia celular

Banda de frecuencia

, , , , , , , , , , , , , , , ,

Bandas 5G

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Bandas LTE / 4G

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Configuración del producto

Obten

direccionalidad

Tipo de montaje

Conectores

MIMO

polarización

Medio ambiente

Puertos celulares

Puertos GNSS/GPS

Opciones/variantes del producto PANL-401

(SKU) Tipo de conector ENGATUSAR Cable Tipo / Longitud Color
A-PANL-0401-V1-01 AMS (m) RTK-031 / 2 m Negro

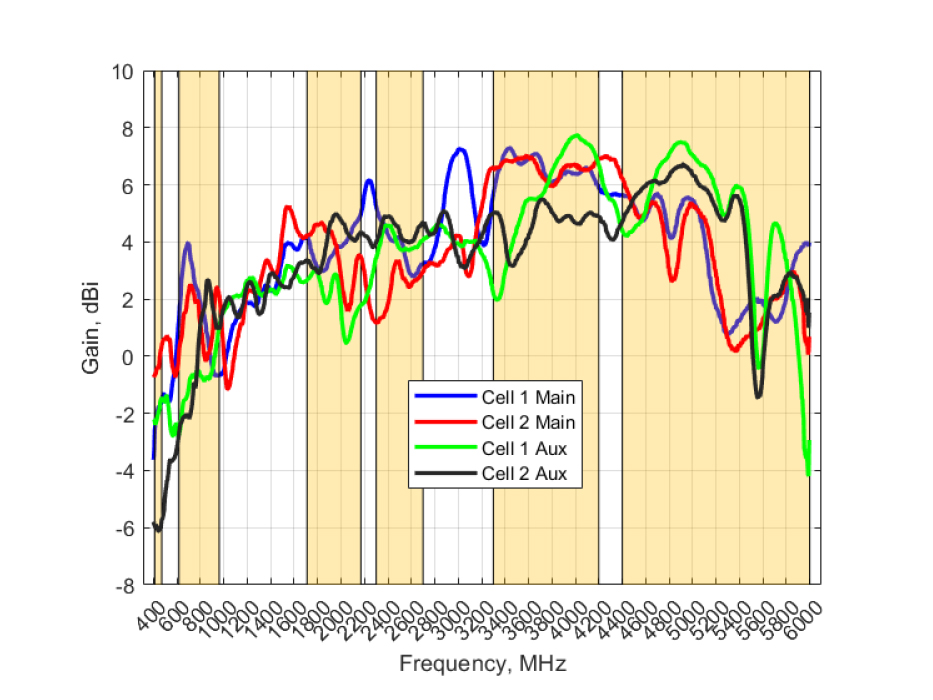

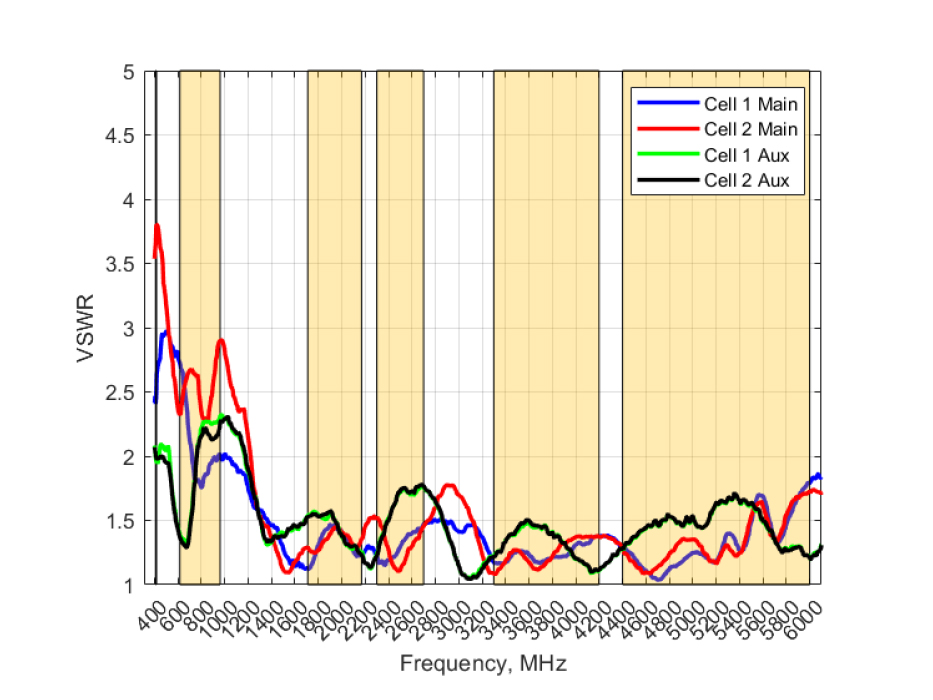

VSWR y ganancia

Ganancia (excluyendo CabLa pérdida)

Compatibilidades del enrutador

Si no Encuentre la marca o modelo de su enrutador a continuación, puede usar nuestro Herramienta de búsqueda de soluciones de antena POYNTING Para conectarlo con la antena POYNTING correcta. También puede contactar con su proveedor más cercano. partner para obtener ayuda.
Consejo: Haga clic en un modelo para verlo other Antenas POYNTING que también son compatibles con ese enrutador específico.
Advantech
Punto de cuna

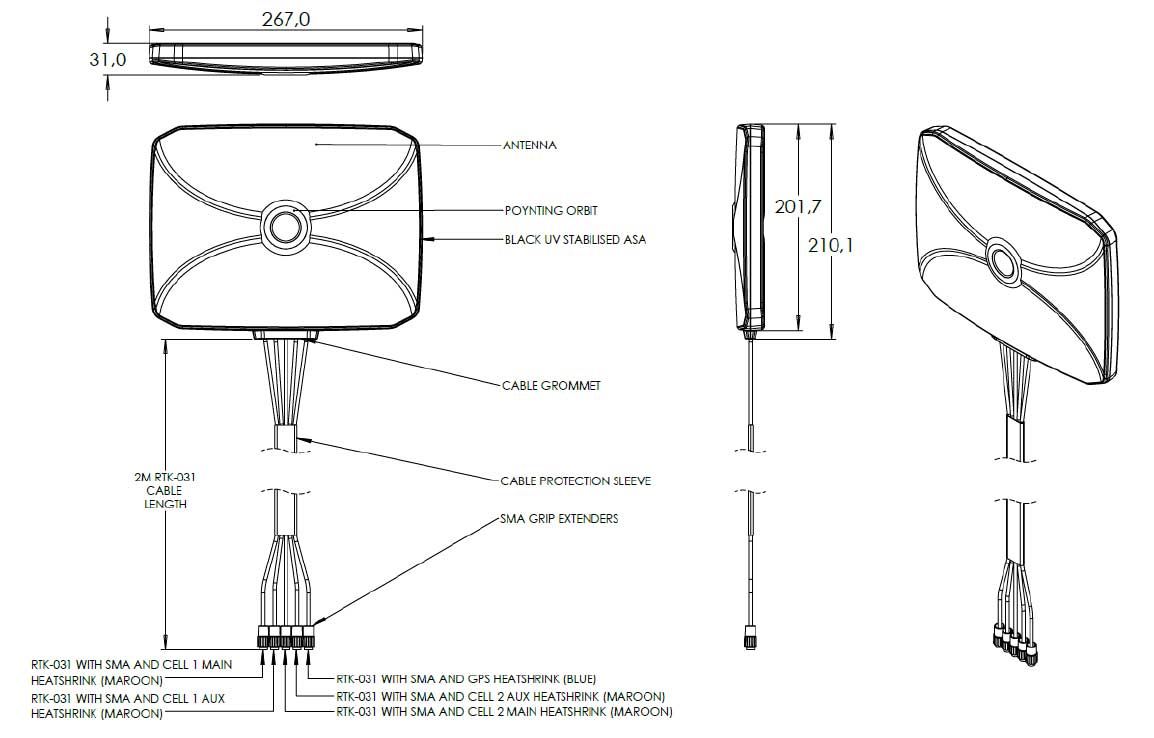

Dibujo técnico

Preguntas frecuentes y artículos

Archivos descargables

Certificados de producto PANL-401

Certificado E-Mark E1*10R06/03*10533*00 del panel Poynting

Imágenes de alta resolución

Imagen destacada A-PANL-401-V1-01 A-PANL-401-V1-01 Vista frontal A-PANL-401-V1-01 Vista posterior A-PANL-401-V1-01 Vista lateral A-PANL-401-V1-01 Vista superior A-PANL-401-V1-01 Opción de montaje: Ventosas A-PANL-401-V1-01 Opción de montaje: Ventosas Imágenes web (baja resolución)

Información general (no específica del producto)

Vea nuestra página de descargas para imágenes de alta resolución y másVer todas las certificaciones y declaraciones de POYNTING

Detalles del envío

(SKU) A-PANL-0401-V1-01 EAN: 6009710928837 SA: 8529.10.69 (UE)
8517.71.0000 (EE. UU.)
8529.10.90 (SA y global)		 Peso empaquetado: 1.40kg
3.09lbs		 Dimensiones empaquetadas: 380 x 280 x 70 mm
14.96 11.02 x x 2.75 pulgadas		 Cantidad de caja maestra: Peso de la caja principal: Dimensiones de la caja maestra: País de origen: CN
(SKU) A-PANL-0401-V1-01
EAN 6009710928837
Código SA 8529.10.69 (UE)
8517.71.0000 (EE. UU.)
8529.10.90 (SA y global)
Peso empaquetado 1.40kg
3.09lbs
Dimensiones empaquetadas 380 x 280 x 70 mm
14.96 11.02 x x 2.75 pulgadas
Cantidad de caja maestra
Peso de la caja maestra
Dimensiones de la caja maestra
País de Origen CN
