PARCHE-26

El recinto de BatFox
Antena de parche RFID unidireccional
820 - 970 MHz, 8dBi
Las antenas POYNTING proporcionan conectividad IoT fiable para parques eólicos rurales, garantizando una comunicación fluida, monitorización y automatización para una producción energética eficiente. Las imágenes se utilizan únicamente con fines de representación visual. No se pueden descargar, copiar ni utilizar de ningún modo sin autorización previa.
Las antenas POYNTING permiten una conectividad IoT fiable para la agricultura inteligente, garantizando una comunicación fluida, automatización y acceso a datos en tiempo real para la agricultura de precisión. Las imágenes se utilizan únicamente con fines de representación visual. No se pueden descargar, copiar ni utilizar de ningún modo sin autorización previa.
Las antenas POYNTING proporcionan conectividad IoT fiable para entornos urbanos, garantizando una comunicación fluida, automatización y aplicaciones de ciudades inteligentes. Las imágenes se utilizan únicamente con fines de representación visual. No se pueden descargar, copiar ni utilizar de ningún modo sin autorización previa.
Las antenas POYNTING proporcionan conectividad IoT confiable para operaciones mineras, garantizando una comunicación fluida, automatización y monitoreo de datos en tiempo real en entornos desafiantes. Las imágenes se utilizan únicamente con fines de representación visual. No se pueden descargar, copiar ni usar de ninguna forma sin autorización previa.
Las antenas POYNTING proporcionan conectividad fiable para aplicaciones críticas de IoT en servicios de emergencia, garantizando una comunicación fluida y la transmisión de datos para operaciones de transporte y movilidad. Las imágenes se utilizan únicamente con fines de representación visual. No se pueden descargar, copiar ni utilizar de ningún modo sin autorización previa.
Las antenas POYNTING garantizan una conectividad fiable para terminales de tarjetas comerciales e IoT, lo que permite transacciones seguras y fluidas en entornos minoristas y empresariales. Las imágenes se utilizan únicamente con fines de representación visual. No se pueden descargar, copiar ni utilizar de ningún modo sin autorización previa.
820-970 MHzVer detalles a continuación
8dBiCobertura de ±23 km/14 mi*
Direccional
-20 ° C a + 70 ° C
Resistente al fuego
IP65Resistente al agua y al polvo

Características clave

  • Antena direccional de ganancia media
  • Antena de banda estrecha de alto rendimiento
  • Cubre las bandas GSM 800 y GSM 900
  • polarizado linealmente
  • Diseño de carcasa robusta
  • Resistente al vandalismo y al agua (IP65)
  • Cumple con los estrictos requisitos eléctricos para aplicaciones RFID.
Tecnologías de conectividad compatibles



Opciones de la hoja de datos
Buscador de soluciones para antenas POYNTING
A-PARCHE-0026

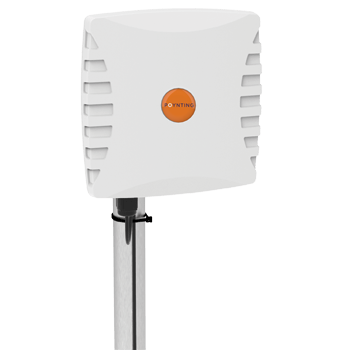

A-PATCH-0026-01, Antena de parche RFID unidireccional, polarizada circular, Imagen destacada RFID direccional
A-PATCH-0026, Antena de parche RFID unidireccional, Vista frontal RFID direccional

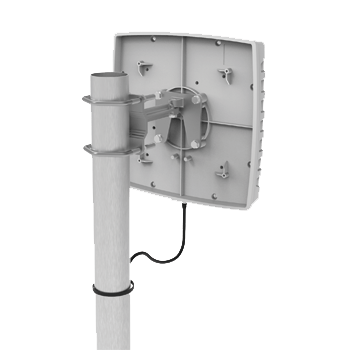

A-PATCH-0026, Antena de parche RFID unidireccional, Vista posterior RFID direccional

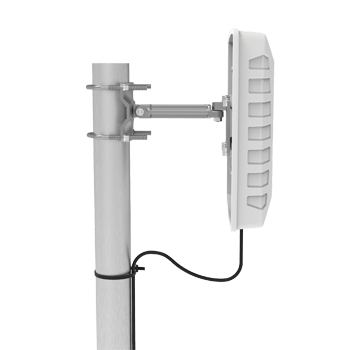

A-PATCH-0026, Antena de parche RFID unidireccional, Vista lateral RFID direccional
Antena de parche GSM y RFID de alto rendimiento

La antena PATCH-26 está diseñada para funcionar sin problemas en las bandas RFID de la UE y de EE. UU., ofreciendo un rendimiento confiable y eficiente. Esta antena, construida con un diseño resistente al agua, es fácil de instalar y garantiza una conectividad constante en diversos entornos. Su polarización lineal permite la lectura en cualquier orientación, lo que la convierte en una opción versátil para aplicaciones RFID.

Compatibilidad RFID de doble región: Cubre las bandas de frecuencia RFID de la UE y EE. UU. para una usabilidad global.
Polarizado lineal para una lectura versátil: Garantiza una lectura confiable de etiquetas RFID en cualquier orientación.
Cobertura GSM mejorada en interiores: También se puede utilizar para mejorar la recepción de la señal GSM en interiores.
Rendimiento de ganancia y VSWR optimizado: La relación VSWR suele ser inferior a 1.4:1, lo que proporciona una pérdida de retorno mejor que 20 dB.
Resistente al agua y fácil de instalar: Diseñado para mayor durabilidad y sencilla integración en diversos entornos.

El PATCH-26 es una solución única y de alto rendimiento para aplicaciones RFID, que ofrece especificaciones de ganancia y VSWR excepcionales, lo que garantiza un rendimiento estable y eficiente.

Versión para imprimir, PDF y correo electrónico

Aplicaciones ideales

  • Áreas con mala cobertura GSM-800 y GSM-900
  • Aplicaciones GSM en interiores
  • Entornos rurales y urbanos
  • Operador agnóstico
  • Aplicaciones de lectores RFID

Especificaciones técnicas del PATCH-26

Información Adicional

Industria (Aplicación)

Ecológica

Rango de frecuencia celular

Banda de frecuencia

,

Bandas 5G

, , , , , ,

Bandas LTE / 4G

, , , , ,

Configuración del producto

Obten

direccionalidad

Tipo de montaje

Conectores

MIMO

polarización

Responsabilidad

Opciones/variantes del producto para PATCH-26

(SKU) Tipo de conector ENGATUSAR Cable Tipo / Longitud Color
A-PARCHE-0026 Tipo N (f) HDF-195 / 0.3 m Blanquecino
A-PARCHE-0026 /

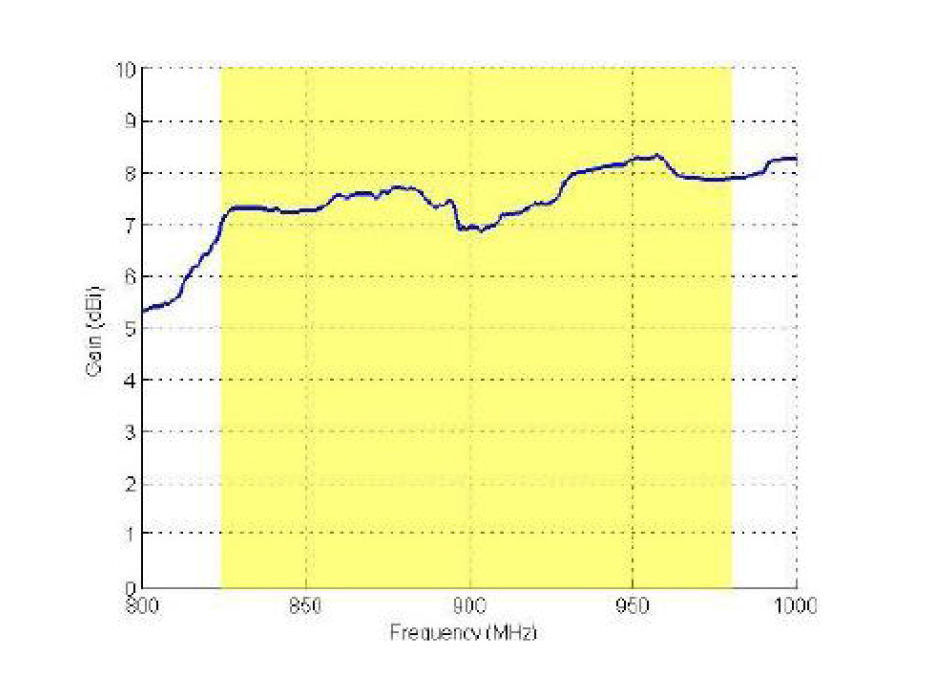

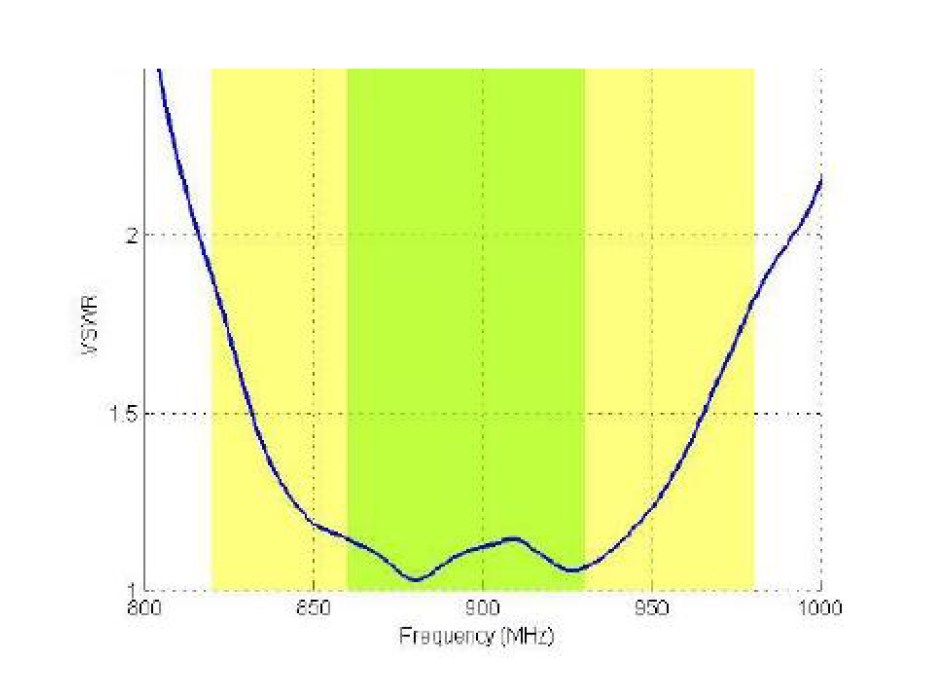

VSWR y ganancia

Ganancia (excluyendo CabLa pérdida)

Compatibilidades del enrutador

Si no Encuentre la marca o modelo de su enrutador a continuación, puede usar nuestro Herramienta de búsqueda de soluciones de antena POYNTING Para conectarlo con la antena POYNTING correcta. También puede contactar con su proveedor más cercano. partner para obtener ayuda.
Consejo: Haga clic en un modelo para verlo otros Antenas POYNTING que también son compatibles con ese enrutador específico.
Actualmente, nuestra base de datos no tiene un enrutador compatible con esta antena. Puede usar nuestra Herramienta de búsqueda de soluciones de antena POYNTING para que coincida con la antena Poynting correcta. Alternativamente, contacte con su proveedor más cercano. partner para obtener ayuda.

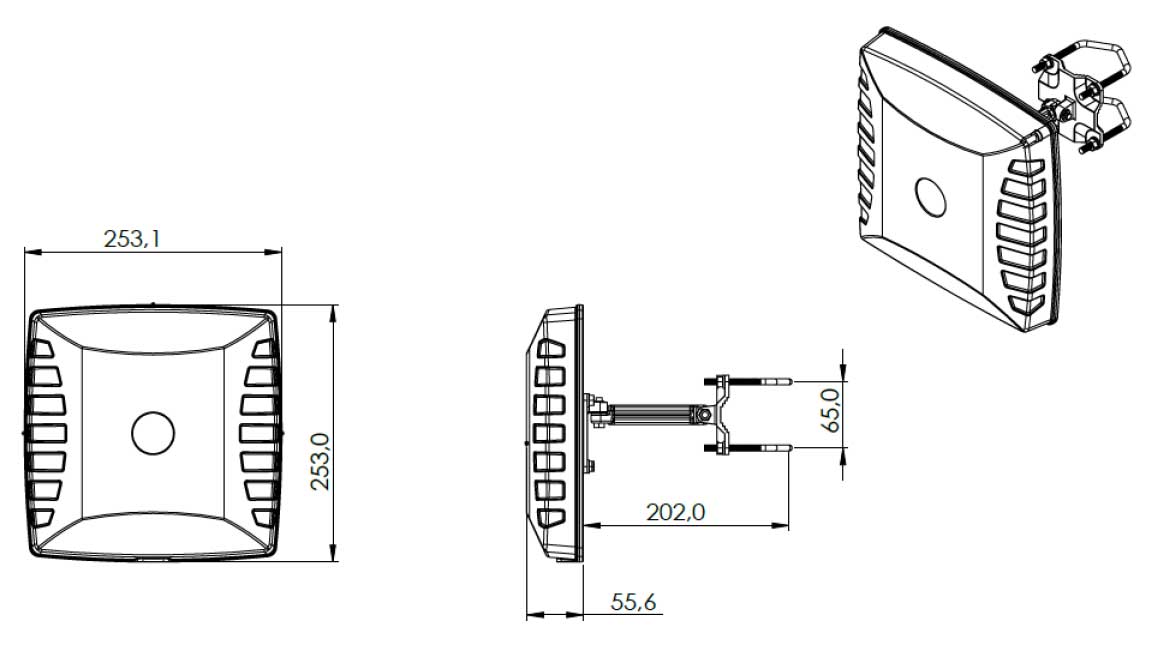

Dibujo técnico

Preguntas frecuentes y artículos

No hay artículos disponibles actualmente.

Archivos descargables

Imágenes de alta resolución

Imagen de característica RFID direccional A-PATCH-0026-V2 A-PATCH-0026-V2 Vista posterior de RFID direccional A-PATCH-0026-V2 Vista frontal de RFID direccional A-PATCH-0026-V2 Vista lateral RFID direccional Descargar imágenes del sitio web (baja resolución)

Información general (no específica del producto)

Vea nuestra página de descargas para imágenes de alta resolución y másVer todas las certificaciones y declaraciones de POYNTING

Detalles del envío

(SKU) A-PARCHE-0026 EAN: 6009693810020 SA: 8529.10.69 (UE)
8517.71.0000 (EE. UU.)
8529.10.90 (SA y global)		 Peso empaquetado: 0.75kg
1.65lbs		 Dimensiones empaquetadas: 335 x 250 x 95 mm
13.19 9.84 x x 3.74 pulgadas		 Cantidad de caja maestra: 10 Peso de la caja principal: 12.93 kg
28.51lbs		 Dimensiones de la caja maestra: 530 x 362 x 505 mm
20.87 14.25 x x 19.88 pulgadas		 País de origen: CN
(SKU) A-PARCHE-0026
EAN 6009693810020
Código SA 8529.10.69 (UE)
8517.71.0000 (EE. UU.)
8529.10.90 (SA y global)
Peso empaquetado 0.75kg
1.65lbs
Dimensiones empaquetadas 335 x 250 x 95 mm
13.19 9.84 x x 3.74 pulgadas
Cantidad de caja maestra 10
Peso de la caja maestra 12.93 kg
28.51lbs
Dimensiones de la caja maestra 530 x 362 x 505 mm
20.87 14.25 x x 19.88 pulgadas
País de Origen CN
